Dasar-dasar penggunaan aplikasi pada SolidWorks

Pendahuluan

SOLIDWORKS adalah salah satu CAD software yang dibuat oleh DASSAULT SYSTEMES dimana software ini  digunakan untuk merancang part permesinan atau susunan part permesinan yang berupa assembling dengan tampilan 3D untuk merepresentasikan part sebelum real part nya dibuat atau tampilan 2D (drawing ) untuk gambar proses permesinan.
SolidWorks pertama kali diperkenalkan pada tahun 1995 sebagai pesaing untuk program CAD seperti Pro-ENGINEER, NX Siemens, I-Deas, Unigraphics, Autodesk Inventor, Autodeks AutoCAD dan CATIA. SolidWorks Corporation didirikan pada tahun 1993 oleh Jon Hirschtick, dengan merekrut tim insinyur profesional  untuk membangun sebuah perusahaan yang mengembangkan perangkat lunak CAD 3D, dengan kantor pusatnya di Concord, Massachusetts, dan merilis produk pertama, SolidWorks 95, pada tahun 1995. Pada tahun 1997 Dassault Systèmes, yang terkenal dengan CATIA CAD software, mengakuisisi perusahaan dan sekarang ini memiliki 100% dari saham SoliWorks. SolidWorks dipimpin oleh John McEleney dari tahun 2001 hingga Juli 2007, dan sekarang dipimpin oleh Jeff Ray.
Saat ini banyak industri manufaktur yang sudah memakai software ini, menurut informasi WIKI , SolidWorks saat ini digunakan oleh lebih dari 3/4 juta insinyur dan desainer di lebih dari 80.000 perusahaan di seluruh dunia. Di Indonesia, dulu orang familiar dengan AUTOCAD untuk desain perancangan gambar teknik seperti yang penulis alami, tapi sekarang dengan mengenal SOLIDWORKS maka AUTOCAD sudah jarang saya pakai. Untuk permodelan pada industri pengecoran logam dalam hal pembuatan pattern nya, program program 3D seperti ini sangat membantu sebab akan memudahkan operator pattern untuk menterjemahkan gambar menjadi pattern/model casting pengecoran logam dan tentunya akan mengurangi kesalahan pembacaan gambar yang bisa mengakibatkan salah bentuk. Pada industri permesinan, selain dihasilkan gambar kerja untuk pengerjaan mesin manual juga hasil geometri dari dari suatu produk desain, aplikasi pada SolidWorks ini bisa secara langsung diproses dengan CAM program untuk membuat G Code yang dipakai untuk menjalankan proses permesinan automatic dengan CNC, software aplikasi CAM yang bisa digunakan antaralain :

• MASTERCAM
• SOLIDCAM
• VISUALMILL
• dan lain-lain.

Tahapan proses pemodelan 3D memggunakan SolidWorks 2013
Didalam membuat suatu pemodelan 3D menggunakan SolidWorks 2013, maka tahapan awal yang kita buat adalah membuat sketsa gambar dari obyek desain atau model yang akan kita buat. Proses pembuatan sketsa secara umum dilakukan pada bidang (Plane) Front Plane, Top Plane, dan Right Plane, atau bisa juga pada bidang tertentu lainnya tergantung kepada bagian fitur-fitur dari obyek desain yang akan kita buat.

Proses sketsa dengan Sketch Entities atau Sketch Tools
Untuk melakukan proses peng-sketsaan menggunakan Sketch Entities atau Sketch Tools dapat dilakukan dengan tahapan proses sebagai berikut :

• Klik Sketch pada CommandManager untuk memunculkan Sketch Toolbar.

Gambar : SolidWorks interface [1-2]

Pada tahapan berikut, kita pertama kali harus mengenal fitur-fitur sketsa pada Sketch toolbar, diikuti oleh seluruh fitur-fitur entitas yang yang terdapat pada Sketch Toolbar. Pada Sketch Toolbar terdapat bermacam-macam perintah untuk memulai proses pengsketsaan antara lain :

•  Line
•  Corner Rectangle
•  Center Rectangle
•  3 Point Corner Rectangle
•  Parallelogram
•  Straight Slot
•  Centerpoint Straight Slot
•  3 Point Arc Slot
•  Centerpoint Arc Slot
•  Polygon
•  Circle
•  Perimeter Circle
•  Centerpoint Arc
•  Tangent Arc
•  3 Point Arc
•  Ellipse
•  Partial Ellipse
•  Parabola
•  Spline
•  Spline on Surface
•  Equation Driven Curve
•  Point
•  Centerline
•  Construction Geometry
•  Text
•  Plane
•  Sketch Fillet
•  Sketch Chamfer
•  Offset Entities
•  Convert Entities
•  Intersection Curve
•  Face Curves
•  Trim Entities
•  Extend Entities
•  Split Entities
•  Mirror Entities
•  Dynamic Mirror Entities
•  Move Entities
•  Rotate Entities
•  Scale Entities
•  Copy Entities
•  Stretch Entities
•  Linear Sketch Pattern
•  Circular Sketch Pattern
•  Make Path
•  Modify Sketch
•  No Solve Move
•  Sketch Picture

Didalam proses pembuatan sketsa, kita diminta untuk menentukan bidang (Plane) dimana kita akan memulai proses peng-sketsaan. Pada SolidWorks 2013secara umum ada tiga bidang yang menjadi acuan bagi kita didalam membuat sketsa atau proses pemodelan yaitu :
                    Front,
                    Top
                    Right
Ketika kita meng-klik salah satu perintah pada Sketch Toolbar maka secara otomatis kita akan diminta untuk menentukan bidang (Plane) yang menjadi acuan. Didalam teori Mechanical Engineering Design Bidang acuan ini bisa diartikan sebagai bentuk pandangan dari suatu obyek desain. tampilan perintah yang diminta oleh program SolidWorks 2013 untuk menentukan bidang gambar sketsa dapat dilihat seperti gambar dibawah ini.

Gambar : Bidang gambar (Plane) pada program SolidWorks [1-2]

Setelah kita menetukan bidang gambar yang akan kita jadikan acuan maka kita sudah dapat memulai proses peng-sketsaan.
Proses sketsa dibagi kedalam dua bentuk yaitu :

• Sketsa dalam format 2D
• Sketsa dalam format 3D

Pada proses peng-sketsaan didalam format 2D kita menggunakan acuan sumbu x dan sumbu y didalam proses sketsa, sedangkan proses peng-sketsaan dalam format 3D kita menggunakan acuan tiga sumbu utama (x, y dan z) dalam proses sketsa.
Proses peng-sketsaan selalu diikuti oleh tahapan pemberian dimensi dimana proses pemberian dimensi tersebut dapat kita lakukan dengan mengisi nilai dimensi pada kotak dialog FeatureManager design tree atau bisa juga dengan meng-klik Smart Dimension  pada Sketch Toolbar dan kemudian klik garis sketsa yang ingin deberikan nilai dimensi.

Gambar : Aplikasi peng-sketsaan dan pen-dimensian [2-3]

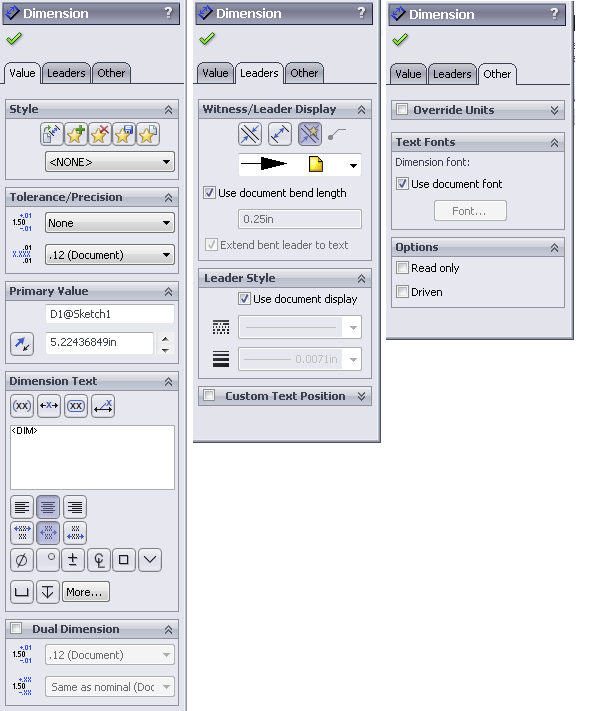

Gambar : Dimensioning Interface yang terdapat pada kotak dialog Dimension [3]
